产品介绍：线阵及混合像素X射线探测器XandXEdetector
Research is driven by passion and innovation, but most ambitious projects are realized by modern and powerful tools. Synchrotrons keep getting brighter. To exploit the increasing photon fluxes at the most intense beamlines, the EIGER2 X and XE detector series features DECTRIS retrigger technology, first introduced with PILATUS3, and supports a fourfold increased photon counting capability of up to 107 photons/s/pixel.
The EIGER2 X and XE series incorporates a number of additional innovations. EIGER's continuous readout has been enhanced to be completely dead-time free. The detectors now provide a second adjustable energy discriminating threshold and offer gatable detection for pump-and-probe experiments.
Retained from EIGER is the pixel size of 75 µm and the direct detection of photons for highest spatial resolution.
产品特点：
Dectris一直持续致力于不断的探索研究去突破技术壁垒，以获得更为高效的测试过程及测试装置，使测试性能趋于完美。目前我们在同步仪器及科学研究领域所取得的巨大成就已充分证明了这一点。
新型的EIGER X 系列探测器可以为要求极为苛刻的同步应用提供极致的探测性能。具有连续读数能力的千赫兹帧速率的成像能力为时分类实验和XPCS提供了一种全新的手段，使得像ptychography类的慢速扫描成像技术成为可能。高分辨率和连续的衍射实验受益于较小的成像尺寸，通过X射线的直接转换可以获得卓越的点扩散函数。在理想情况下每单元面积的最高计数速率可以与持续增加的波速线亮度相匹配。
X探测器产品：伽太科技，sales[AT]gamtic.com，135 8596 2889
2、核心优势：
- 混合成像计数：单光子成像计数模式下的X射线直接转换能力
- 千赫帧速率工作周期> 99%
- 3μs时间下的连续采集模式
- 5μm像素尺寸的高空间分辨率
- 优秀的点扩散函数
- 计数器高达每平方毫米每秒5亿张
- 无读出噪声和暗电流
- 极其紧凑的外壳
3、应用领域：
-X射线光子相关光谱(XPCS)
- Ptychography(叠层衍射)成像技术
- 时间分辨实验
- 大分子晶体学(MX)
- 单晶衍射(SCD)
- 粉末衍射(PD)
- 表面衍射
- 小广角/X光散射(粉煤灰/蜡)
- X射线成像

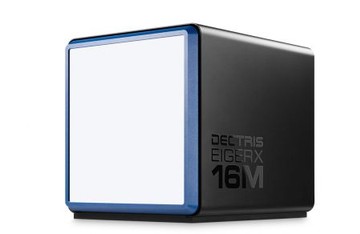

EIGER X | 500K | 1M | 4M | 9M | 16M |
探测器模块数量 | 1 | 1 x 2 | 2 x 4 | 3 x 6 | 4 x 8 |
有效面积：宽x高 [mm2] | 77.2 x 38.6 | 77.2 X 79.9 | 155.2 x 162.5 | 233.2 x 245.2 | 311.2 x 327.8 |
像素大小 [μm2] | 75 x 75 | ||||
总像素数量 | 1030x514= 529,420 | 1030x1065= 1,096,950 | 2070 x 2167= 4,485,690 | 3110 x 3269= 10,166,590 | 4150X4371= 18,139,650 |
间隙宽度, 水平/垂直（像素） | -/- | -/37 | 10 / 37 | 10 / 37 | 10 / 37 |
非灵敏区 [ % ] | 0 | 3.5 | 5.6 | 6.3 | 6.6 |
缺陷像素 | <0.03% | ||||
最大帧频* [Hz] | 3000,4500**,9000** | 3000 | 750 | 238 | 133 |
计数器深度 [ bit ] | 12, 8, 4 | 12 | 12 | 12 | 12 |
读出时间 | 连续读数，3μs死区时间，工作循环>99%*** | ||||
点扩散函数 | 1 pixel | ||||
探测器厚度 [μm] | 450 | ||||
阈值能量 [keV] | 2.7-18 | ||||
最大计数率 [phts/s/mm2] | 5•108 | ||||
动态范围 [bit] | 16 或32 | ||||
数据格式 | HDF5 / NeXus | ||||
尺寸（WHD）[mm3] | 114 x 92 x 242 | 114 x 133 x 240 | 235 x 237 x 372 | 340 x 370 x 500 | 400 x 430 x 500 |
重量 [kg] | 3.3 | 3.9 | 15 | 41 | 55 |
功耗 [w] | 70 | 75 | 300 | 750 | 1200 |
PILATUS3 X CdTe系列X射线探测器
1、产品特点：
新一代表现更加出色的PILATUS3混合像素X射线探测器，采用更加优越的碲化镉（CdTe）材料作为传感器PILATUS3 X CdTe单光子计数探测器的探测能量最高可以达到100KeV。这是该探测器独特的个性。PILATUS3 X CdTe探测器可以满足对硬X射线的有效探测，再加之PILATUS探测器的即时再触发技术的全面提升及其完美结合，使探测器的计数率和稳定性得到了大大的提高。在2.5x106/s/像素的数个小时的计数过程中，误差仅仅只有1%，20位计数器结合无噪声特点，提供了探测器足够的动态范围和数据质量，每秒500张的图像获取能力，让图像没有任何滞后。PILATUS3 X CdTe探测器系列为硬X射线探测，已完全结束成像过程中的图像等待。这在X射线的领域中我们实现了这项梦寐以求的技术。
2、核心优势：
–高量子效率，能量范围20KeV-100KeV
–稳定优秀的计数率
–无读出噪声和暗电流
–无图像滞后
–优秀的点扩散函数
–帧速率达500Hz，即每秒钟可以采集500张图像
–20位无溢出计数器
–常规室温下操作
–系统集成方便
3、应用领域：
–X射线衍射
–高能量X射线衍射
–X射线衍射层析成像和显微镜
–X射线粉末衍射
–功能分析
–高压/高温X射线衍射
–非弹性散射
–X光漫散射
–时间分辨/原位实验
